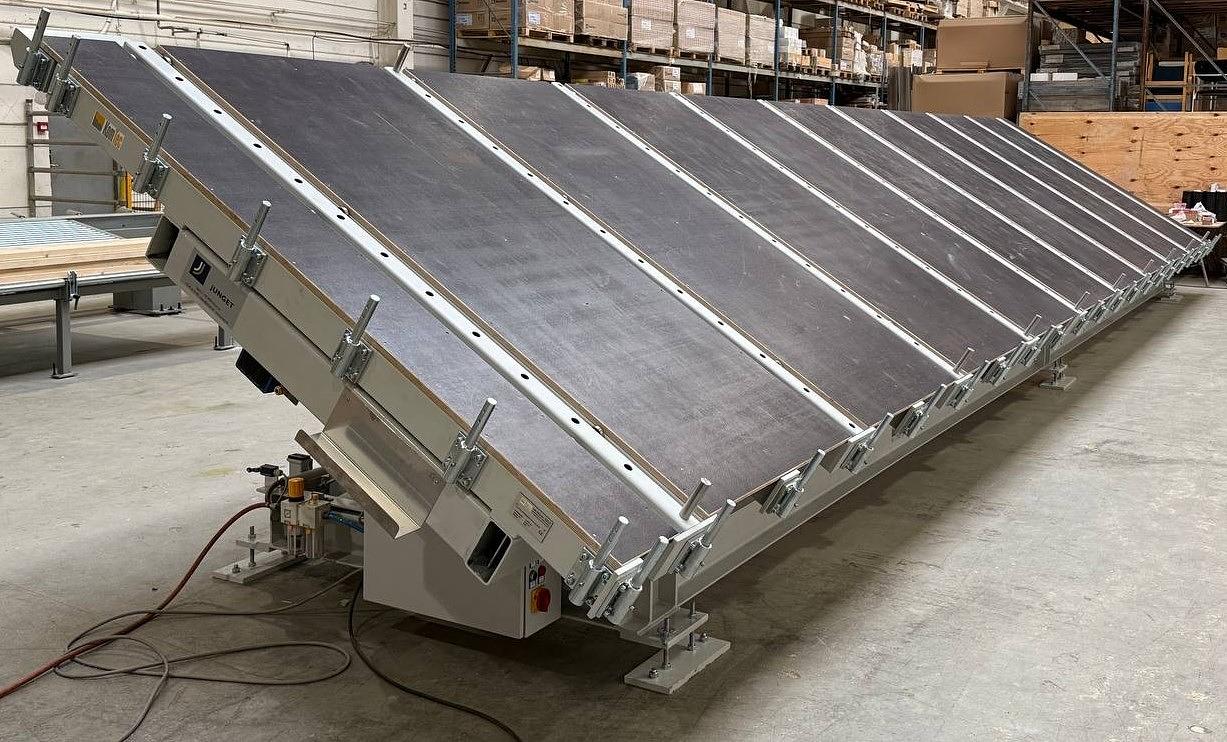

Gebertisch GPM -Serie

Die universell einsetzbare Montagestation für die Fertigung von Wand-, Decken- und Dachelementen in Holzrahmenbauweise.

Schwerer, Grundaufbau des Maschinenrahmens für eine plane Arbeitsfläche.
Spannen der Elemente über 9 Systemspannbalken mit Steckbolzen mit pneumatischen Druckzylindern.
Die Systemspannbalken sind ausziehbar für Elementhöhen von 100 bis 3.800 mm.
Es kann in zwei Gruppen gespannt werden 5 Stück und 4 Stück, so können zwei Elemente gleichzeitig gespannt/bearbeitet werden.
Beplankung der Arbeitsfläche soweit technisch möglich mit Holzplatten. (Als Option ist eine Lochblechplatte erhältlich)
Spannsystem über 9 Spannbolzen, gegenüber der Spannseite mit 17 Steckbolzen und seitlich mit 6+1 Steckbolzen für maßgenaue Positionierung der Elemente.
Aufschwenkeinrichtung der Montagestation über 3 Hydraulikzylinder für Elementgewichte bis zu 4.000 kg auf 85° (95°). Das Hydrauliksystem ist im Rahmenbereich in der Montagestation kompakt integriert.
Der Elektro-Schaltschrank ist ebenso geschützt unter der Montagestation installiert.
Die Bedienung der Funktionen erfolgt über eine Bedienflasche.
An den beiden Stationsstirnseiten ist ein Druckluftanschluss und Steckdose installiert und an der Stationslängsseite sind je 2 Stück Steckdosen und 2 Stück Druckluftanschlüsse für das Ankoppeln von Handgeräten installiert.

Die Stationen sind im Baukastenprinzip aufgebaut, so dass sie gleich oder später mit einer Nehmerstation zu einer kompletten Wendestation erweitert werden können.

Arbeitsbereich:

GPM 12.0

- Maximale Elementgröße (B x H): 12.000 x 3.800 mm

- Minimale Elementgröße (B x H): 1.000 x 100 mm

GPM 10.0

- Maximale Elementgröße (B x H): 10.000 x 3.800 mm

- Minimale Elementgröße (B x H): 1.000 x 100 mm

GPM 6.0

- Maximale Elementgröße (B x H): 6.000 x 3.800 mm

- Minimale Elementgröße (B x H): 1.000 x 100 mm

Weitere Optionen:
